注塑薄片外觀檢測

所屬類別：玻璃盤影像篩選機

1、自動送料系統：將注塑薄片外觀物件整捆放放入料槽中，入料槽上料板間隙性地將每注塑薄片外觀物件到玻璃盤上檢測，檢測良品、不良品、待定。
2、中心運動系統：由電機、玻璃盤轉動、PLC系統及相關配件組成，實現將注塑薄片外觀物件平穩地推入到玻璃盤上檢測拍照；
3、視覺檢測系統：對產品精準掃描分析，進行判斷做出決策，例如：瑕疵、壓傷、壓痕、高度、長度、直徑、混料、變形、缺料、毛刺、黑點、劃傷...

售后QQ：
售后QQ：

咨詢熱線：13580703655

詳細內容

一、系統名稱：

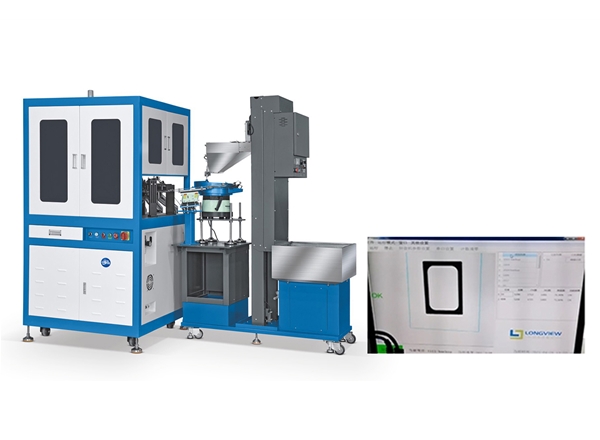

名稱：注塑薄片外觀檢測篩選機

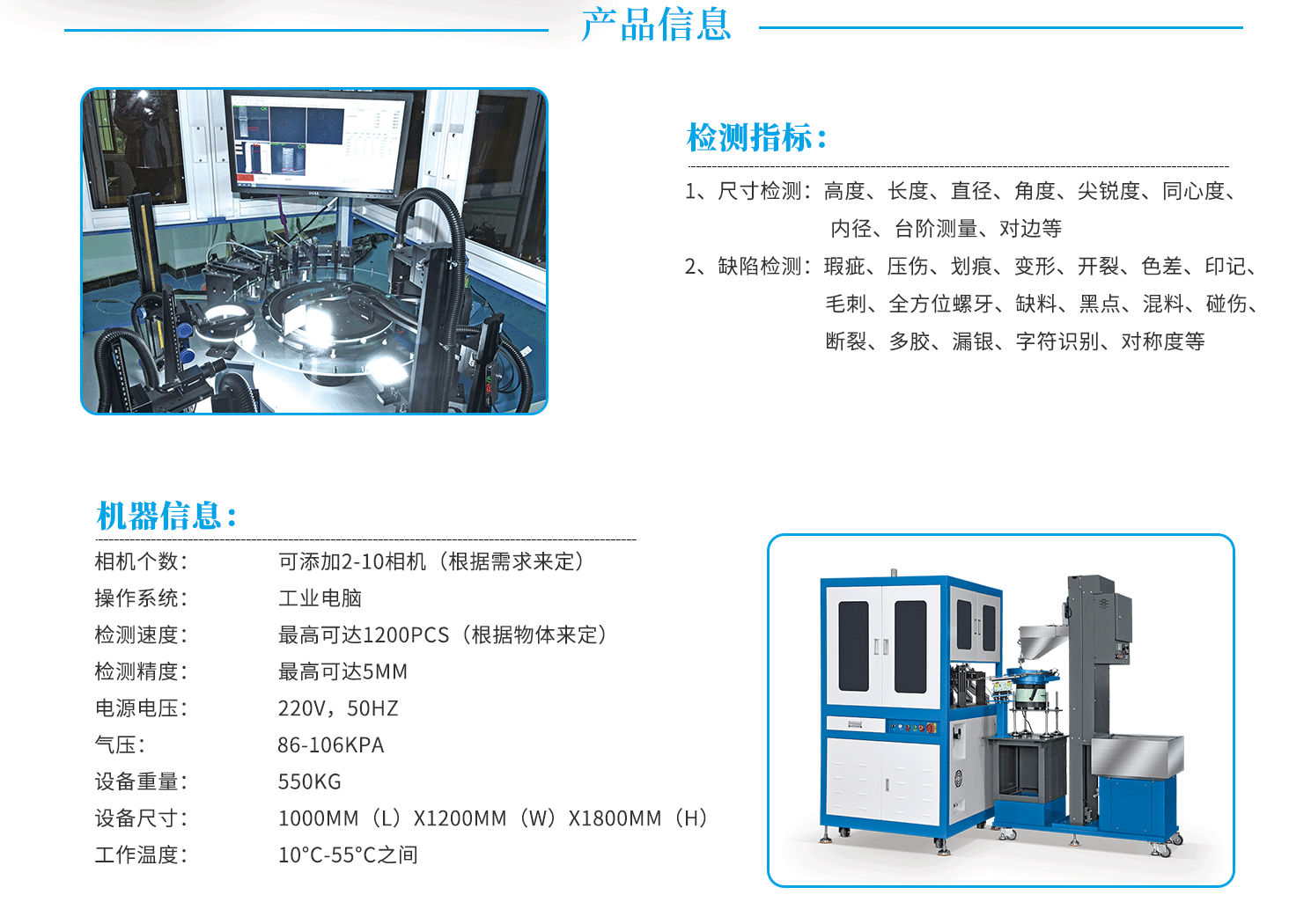

二．系統組成概述:主要有以下6個分系統組成（附設備外形圖）：

1、自動送料系統：將注塑薄片外觀物件整捆放放入料槽中，入料槽上料板間隙性地將每注塑薄片外觀物件到玻璃盤上檢測，檢測良品、不良品、待定。

2、中心運動系統：由電機、玻璃盤轉動、PLC系統及相關配件組成，實現將注塑薄片外觀物件平穩地推入到玻璃盤上檢測拍照；

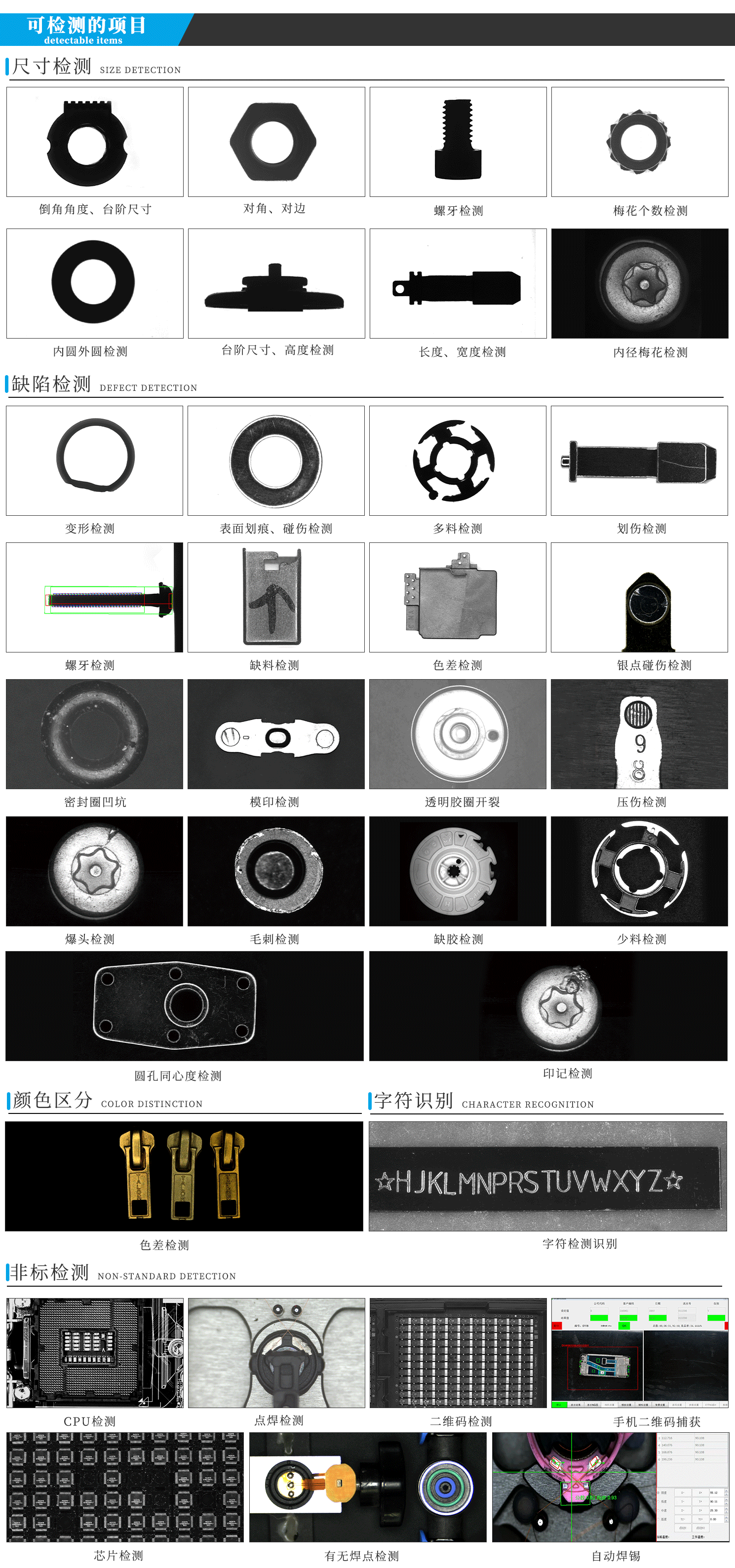

3、視覺檢測系統：對產品精準掃描分析，進行判斷做出決策，例如：瑕疵、壓傷、壓痕、高度、長度、直徑、混料、變形、缺料、毛刺、黑點、劃傷和一些細微的人眼看不到一些次品，大大提高了產品的出廠率。

4、軟件分析控制系統：相機取像后，通過主機軟件分析，判定注塑薄片外觀物件的屬性：合格品、表面不合格品、尺寸不合格品、表面待檢品等四種情況；

5、出料分檢系統：軟件判定注塑薄片外觀物件的屬性后，通過PLC電器控制系統，出料分檢系統按照軟件指示的屬性，對注塑薄片外觀物件進行合格品、表面不合格品、尺寸不合格品、表面待檢品等四種分類出料。

6、PLC電氣控制系統：通過PLC搭配電氣控制元件，完成整套檢測設備的控制動作。

設備作用：代替人工單一的重復性檢測工作，對產品進行百分百自動全檢，提高檢測效率，保證測試過程的準確性，提升企業競爭力。

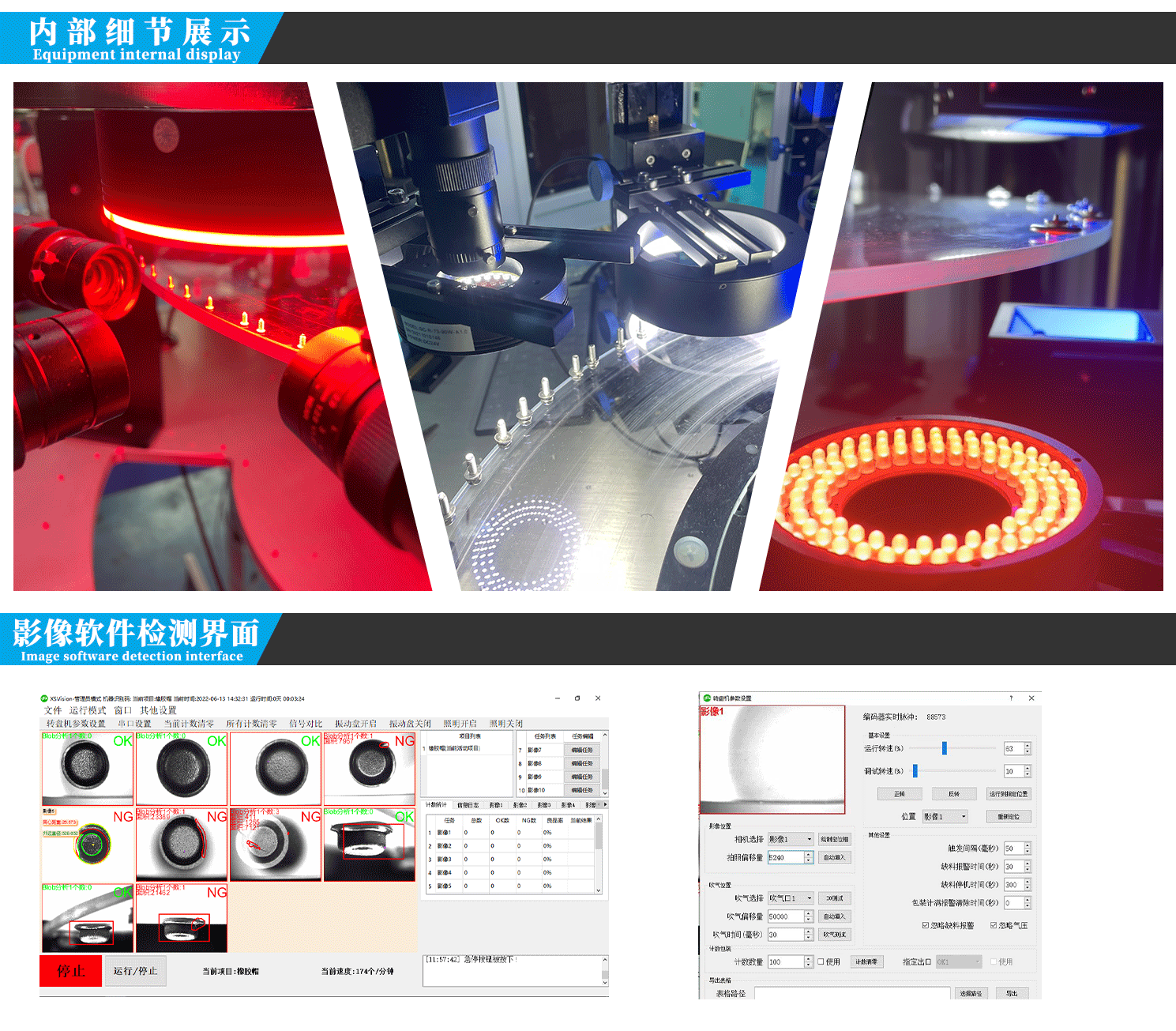

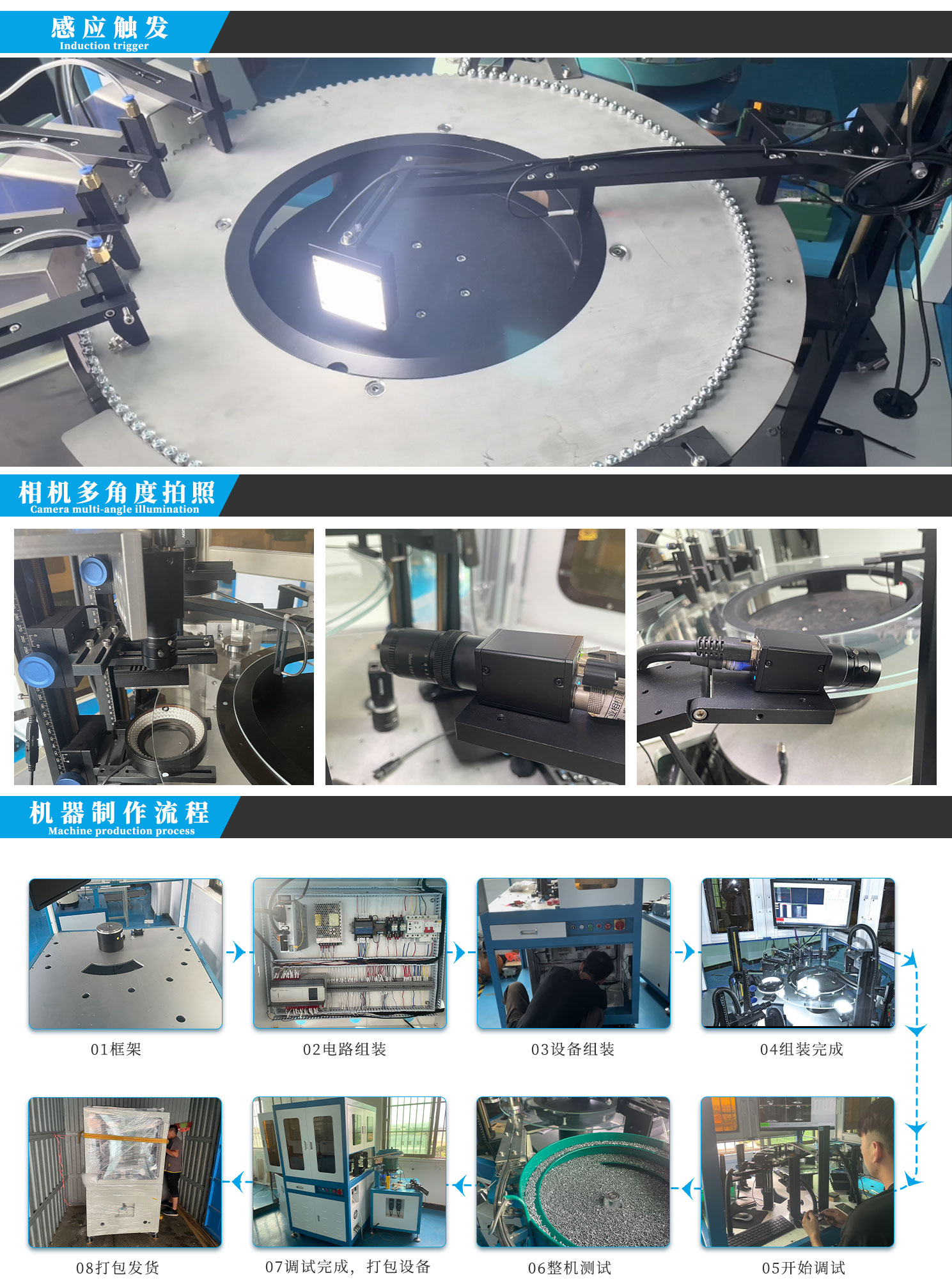

設備原理：利用CCD測量技術快速獲取產品多面特征尺寸、實時測量數據以及不同位置點的邊緣輪廓特征性、通過強大的軟件算法處理產品上的反應到CCD圖像中特征檢測，計算出相關尺寸，并對產品尺寸做出精確的判斷。

設備功能：該設備自動上料系統、傳輸定位系統、自動測量系統、自動分選下料系統、智能化測控系統及計算機數據處理系統組成，可自動測量客戶所需檢測項目，根據工件的測值分選出合格件、不合格件、并可以就測量數據進行統計分析。
